实例详解Android Selector和Shape的用法

shape和selector是Android UI设计中经常用到的，比如我们要自定义一个圆角Button，点击Button有些效果的变化，就要用到shape和selector。可以这样说，shape和selector在美化控件中的作用是至关重要的。

1：Selector

drawable的item中可以有以下属性：

android:drawable="@[package:]drawable/drawable_resource"
android:state_pressed=["true" | "false"]
android:state_focused=["true" | "false"]
android:state_selected=["true" | "false"]
android:state_active=["true" | "false"]
android:state_checkable=["true" | "false"]
android:state_checked=["true" | "false"]
android:state_enabled=["true" | "false"]
android:state_window_focused=["true" | "false"]

<?xml version="1.0" encoding="utf-8"?>
<selector xmlns:android="Http://schemas.android.com/apk/res/android">
<item android:state_enabled="true" android:state_checked="true" android:state_pressed="true"
android:drawable="@drawable/enabled_on_pressed" />
<item android:state_enabled="true" android:state_checked="false" android:state_pressed="true"
android:drawable="@drawable/enabled_off_pressed" />
<item android:state_enabled="true" android:state_checked="true"
android:drawable="@drawable/enabled_on" />
<item android:state_enabled="true" android:state_checked="false"
android:drawable="@drawable/enabled_off" />
<item android:state_enabled="false" android:state_checked="true"
android:drawable="@drawable/disabled_on" />
<item android:state_enabled="false" android:state_checked="false"
android:drawable="@drawable/disabled_off" />
</selector>

Item顺序是有讲究的，条件限定越细致，则应该放到前面。比如这儿如果把1，2行和3，4行的item交换，那么pressed的就永远无法触发了，因为有item已经满足条件返回了。可以理解为代码中的if语句。



2：Shape

<shape>
<!-- 实心 -->
<solid android:color="#ff9d77"/>
<!-- 渐变 -->
<gradient
android:startColor="#ff8c00"
android:endColor="#FFFFFF"
android:angle="270" />
<!-- 描边 -->
<stroke
android:width="2dp"
android:color="#dcdcdc" />
<!-- 圆角 -->
<corners
android:radius="2dp" />
<padding
android:left="10dp"
android:top="10dp"
android:right="10dp"
android:bottom="10dp" />
</shape>

solid：实心，就是填充的意思
android:color指定填充的颜色
gradient：渐变

android:startColor和android:endColor分别为起始和结束颜色，ndroid:angle是渐变角度，必须为45的整数倍。

另外渐变默认的模式为android:type="linear"，即线性渐变，可以指定渐变为径向渐变，android:type="radial"，径向渐变需要指定半径android:gradientRadius="50"。

stroke：描边

android:width="2dp" 描边的宽度，android:color 描边的颜色。

我们还可以把描边弄成虚线的形式，设置方式为：

android:dashWidth="5dp"
android:dashGap="3Dp"

其中android:dashWidth表示'-'这样一个横线的宽度，android:dashGap表示之间隔开的距离。

corners：圆角

android:radius为角的弧度，值越大角越圆。

我们还可以把四个角设定成不同的角度，方法为：

<corners
android:topRightRadius="20dp" 右上角
android:bottomLeftRadius="20dp" 右下角
android:topLeftRadius="1dp" 左上角
android:bottomRightRadius="0dp" 左下角
/>

这里有个地方需要注意，bottomLeftRadius是右下角，而不是左下角，这个有点郁闷，不过不影响使用，记得别搞错了就行。
还有网上看到有人说设置成0dp无效，不过我在测试中发现是可以的，我用的是2.2，可能修复了这个问题吧，如果无效的话那就只能设成1dp了。

padding：间隔

button_selector.xml:

<?xml version="1.0" encoding="utf-8"?>
<selector
xmlns:android="http://schemas.android.com/apk/res/android">
<item android:state_pressed="true" >
<shape>
<!-- 渐变 -->
<gradient
android:startColor="#ff8c00"
android:endColor="#FFFFFF"
android:type="radial"
android:gradientRadius="50" />
<!-- 描边 -->
<stroke
android:width="2dp"
android:color="#dcdcdc"
android:dashWidth="5dp"
android:dashGap="3dp" />
<!-- 圆角 -->
<corners
android:radius="2dp" />
<padding
android:left="10dp"
android:top="10dp"
android:right="10dp"
android:bottom="10dp" />
</shape>
</item>
<item android:state_focused="true" >
<shape>
<gradient
android:startColor="#ffc2b7"
android:endColor="#ffc2b7"
android:angle="270" />
<stroke
android:width="2dp"
android:color="#dcdcdc" />
<corners
android:radius="2dp" />
<padding
android:left="10dp"
android:top="10dp"
android:right="10dp"
android:bottom="10dp" />
</shape>
</item>
<item>
<shape>
<solid android:color="#ff9d77"/>
<stroke
android:width="2dp"
android:color="#fad3cf" />
<corners
android:topRightRadius="5dp"
android:bottomLeftRadius="5dp"
android:topLeftRadius="0dp"
android:bottomRightRadius="0dp"
/>
<padding
android:left="10dp"
android:top="10dp"
android:right="10dp"
android:bottom="10dp" />
</shape>
</item>
</selector>

运行效果如下图：

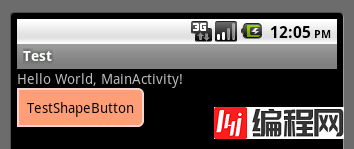

一般状态：

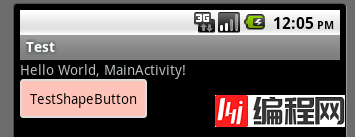

获得焦点状态：

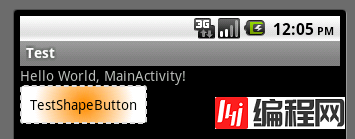

按下状态：

以上所述是小编给大家分享的实例详解Android Selector和Shape的用法
