vue echarts实现航班选座案例分析

2024-04-02 19:04:59 384人浏览安东尼

摘要

目录背景实现思路代码分析获取svg注册自定义地图geo组件的配置举一反三三效果图注意点背景最近在echarts官方看到了一个航班选座的示例，感觉很好，可以扩大，缩小，鼠标放置到座位

背景

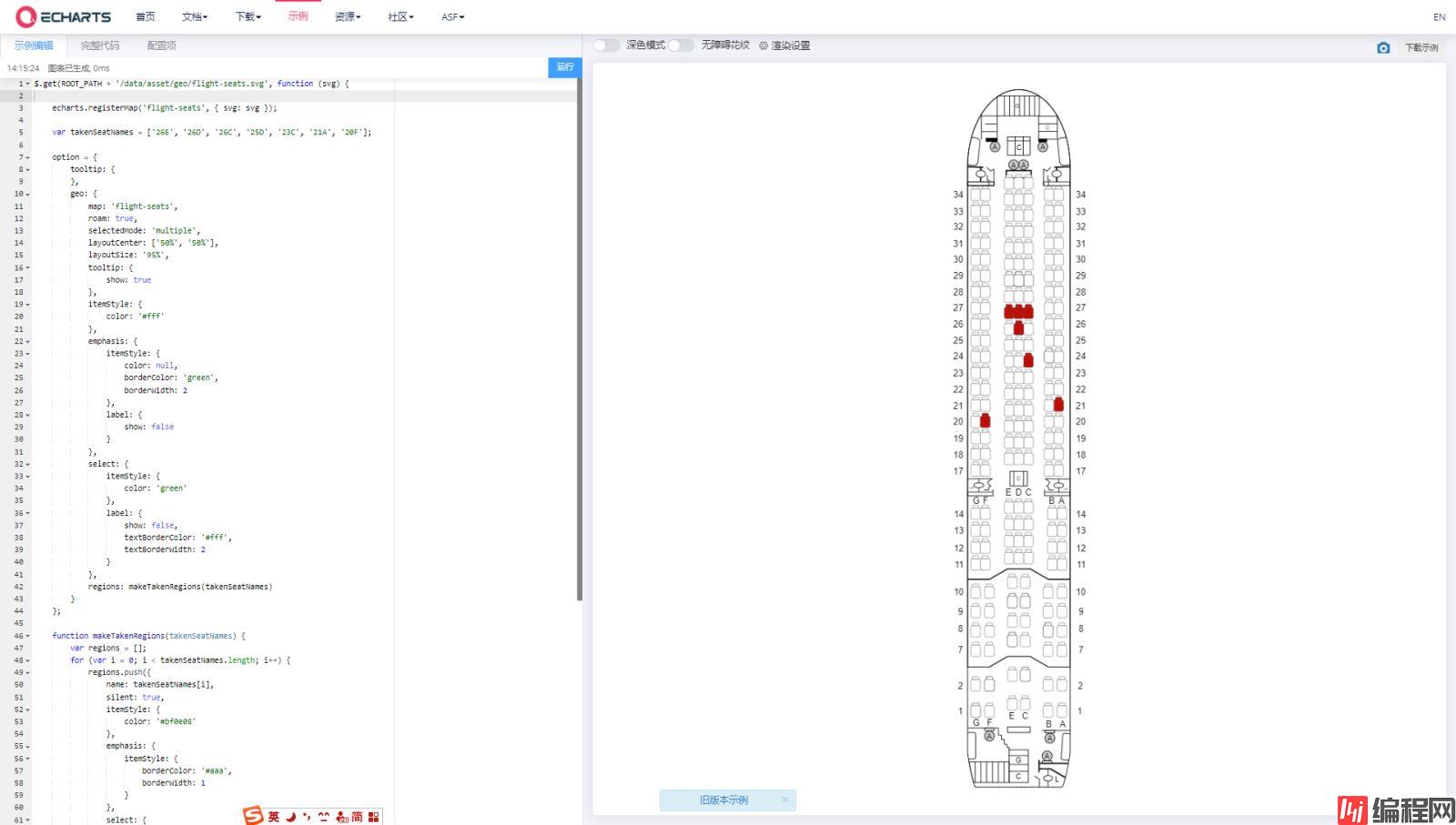

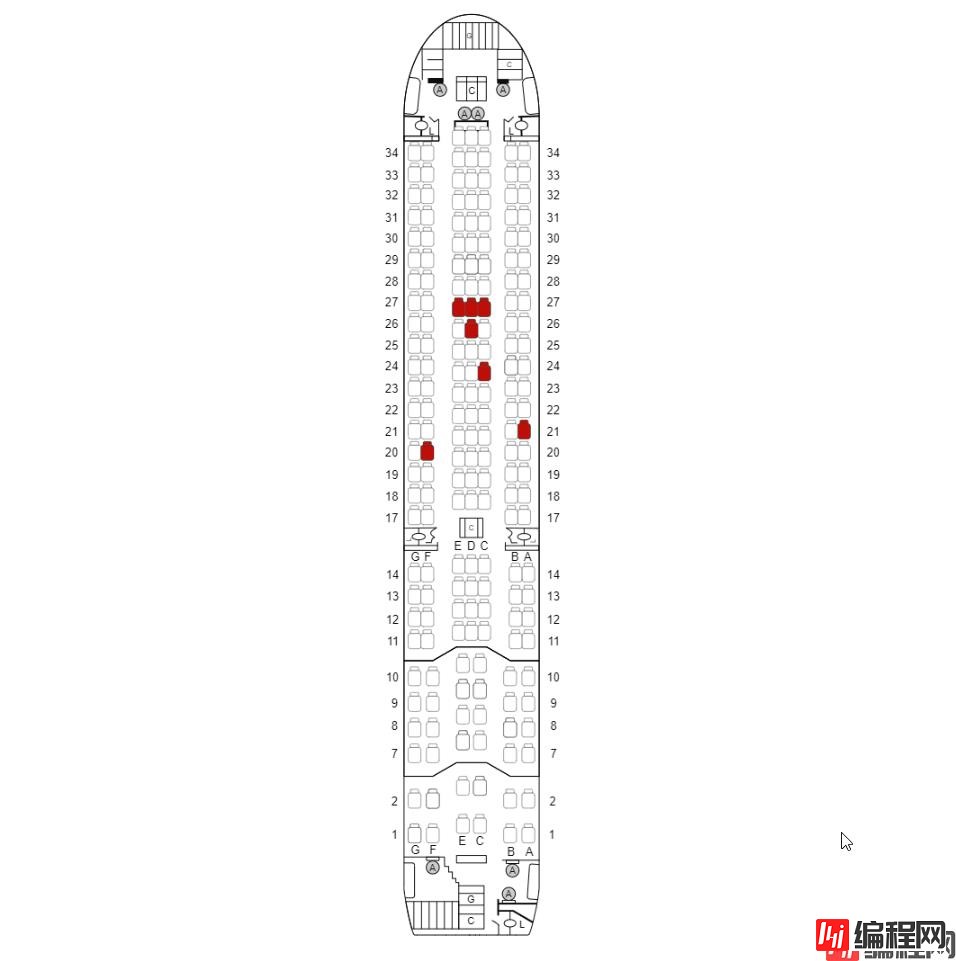

最近在echarts官方看到了一个航班选座的示例，感觉很好，可以扩大，缩小，鼠标放置到座位上可以显示座位号，允许默认选中座位。于是在5.1假期抽了一点点时间，来写一篇文章，深入研究分析一下这个示例，解析一下这个示例的完整代码。首先让我们来看下示例的效果图。

实现思路

代码是使用echarts来实现的，主要用到的是svg和自定义地图的相关知识。
示例的完整代码

在做选座的功能，我们使用div布局加背景图的技术手段也能简单实现，但不支持缩放，在位置比较多，想要看详细的情况下，就需要用到svg，这个可以扩大缩小后不会失真的矢量图形。搭配echarts渲染能力和可扩展性，做出来的功能可以达到很好的用户体验。
这个示例的主要特性大致有以下几点

座位默认三种状态，未选的（白色），自己选的（绿色的），已被别人选的（红色）
可以扩大，缩小，图片不失真，清晰
鼠标放到座位上可以显示座位号
可移植性，换个svg文件，就能改成影院选座，或会议室排座
简单，快捷，代码只有不到100行

代码分析

获取svg

在示例代码中，首先是要获取一个svg文件。

$.get(ROOT_PATH + '/data/asset/geo/flight-seats.svg', function (svg) {
  // ....
})

使用Jquery获取一个svg文件，svg的完整路径是 https://cdn.jsdelivr.net/gh/apache/echarts-WEBsite@asf-site/examples/data/asset/geo/flight-seats.svg

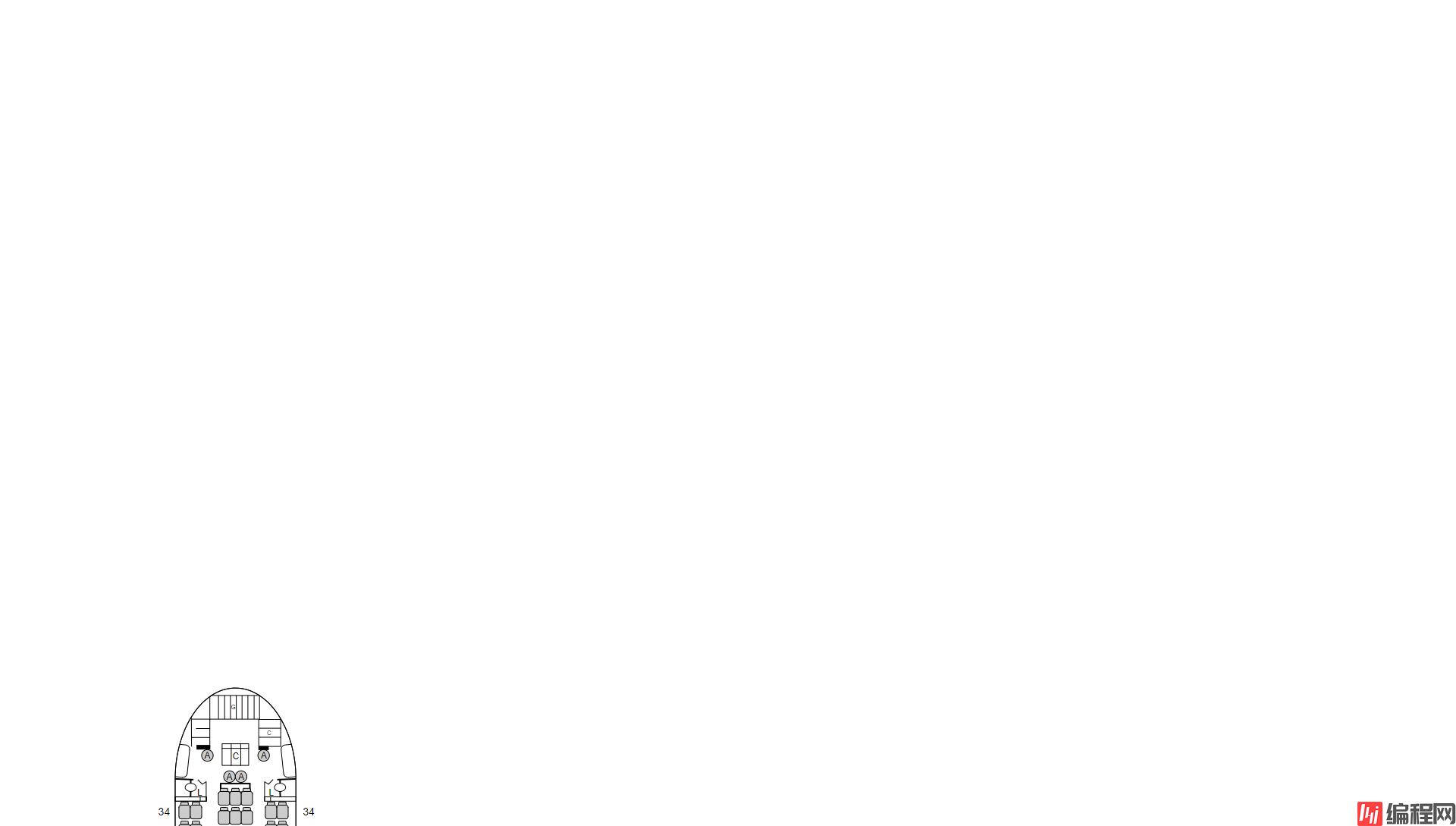

点击可以访问。但显示的是这样的。

只显示个飞机头，这是因为svg太大的原因。要想看完整的，需要使用专门的svg查看软件。

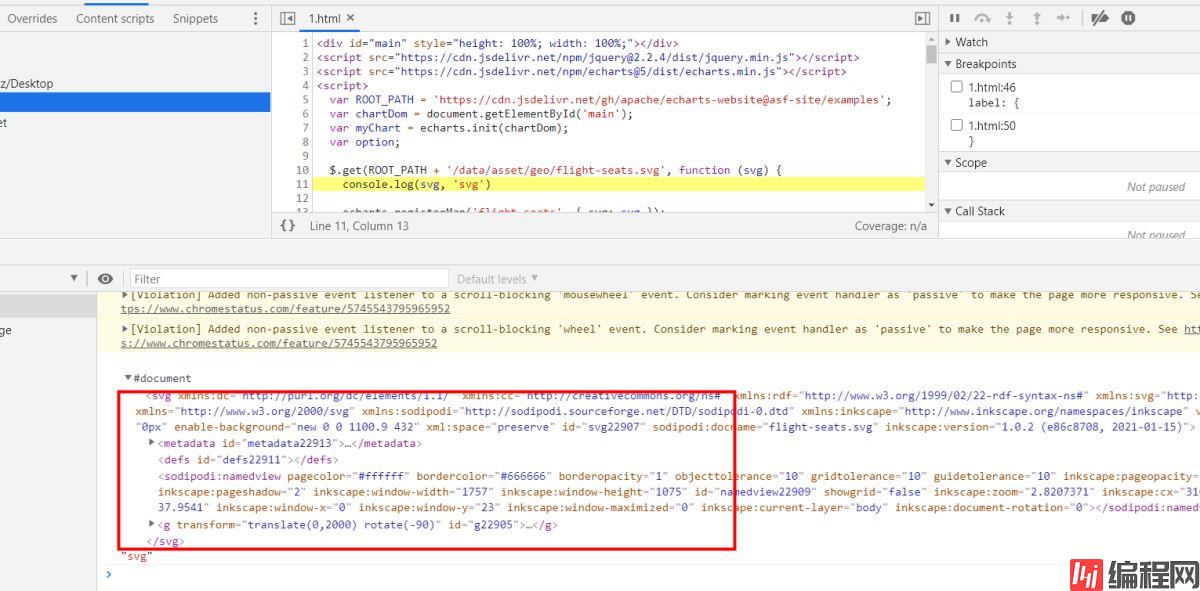

使用jquery获取的svg，是svg文件的编码。我们可以调试，打印一下svg的内容看一下。

这里可以看到是svg的具体内容。

注册自定义地图

echarts是可以搭配地图来实现自定义的位置坐标布局渲染的。但不仅仅局限于百度，高德地图。他还支持将一个符合地图数据的svg注册为一个地图。

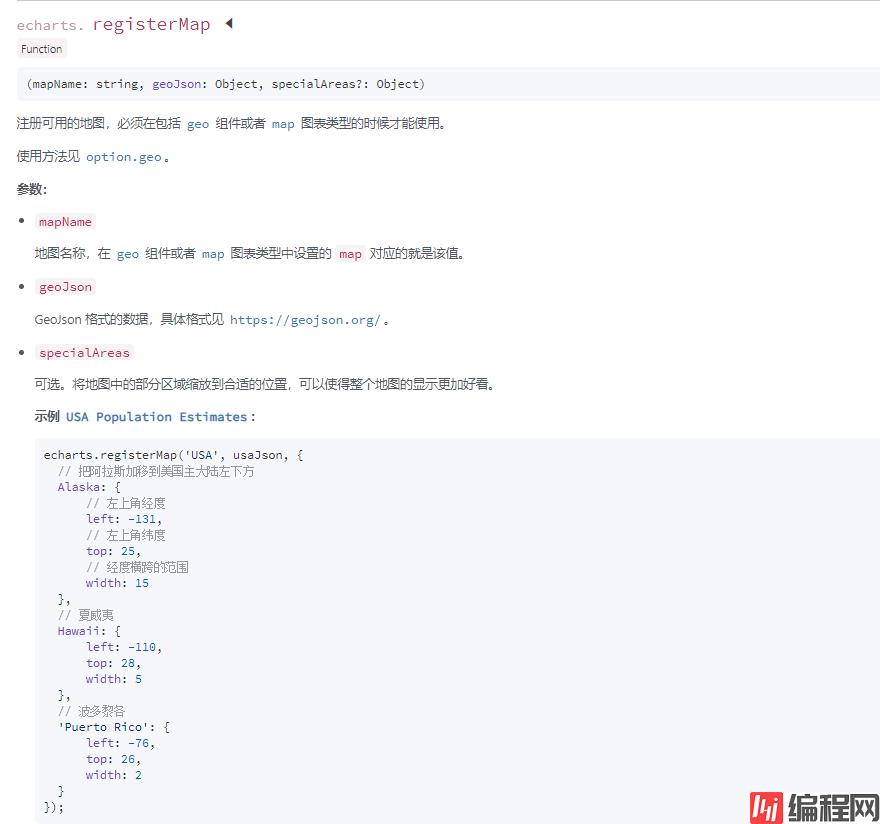

下面来看一下echarts的这个注册自定义地图的api。

reGISterMap

完整的解释点击此处查看

文档的大致意思就是你可以配置一个geoJSON的东西，然后echarts可以解析内部的坐标，然后渲染，支持查找。
echarts中geo的相关文档。
Https://echarts.apache.org/zh/option.html#geo
该组件可以配置一些name，颜色，索引，能否被选中，交互后的颜色，hover效果。

这里稍微扩展一下GeoJSON这个东西，我也是第一次接触。它是一种用于编码各种地理数据结构的格式。
一种编程式的地图，用一些特殊的属性来表达地图上的线，面，点，颜色。区域。
以GeoJSON支持以下几何类型：Point，LineString， PolyGon，MultiPoint，MultiLineString，和MultiPolygon。具有其他属性的几何对象是Feature对象。要素集包含在FeatureCollection对象中。
这里说的不对的，欢迎大佬拍砖,传道解惑。
相关文档
这里如果要展开讲的话，以我现在的知识点，肯定讲的不够透彻，如果有感兴趣的同学，可以在评论区留言，下篇文章可以给大家带来有关geojson更详细的解析。

回归主线，那么registerMap这个方法其实就是将svg转化为一个标准的地图坐标系。只不过转化后地图的定位不是根据经纬度，而是因为name。

 echarts.registerMap('flight-seats', { svg: svg });

好了上面这句代码的含义就讲解到这里。其实想想，每一个api的后面都牵扯到一大堆的知识。只要你细心，具有探索精神，那就一定会学的比别人多，学的好。知识是连贯的，不是单独存在的。举一反三，融会贯通方得学道。

geo组件的配置

echarts中有很多很多的组件如brush（区域选择组件），parallel（平行坐标系），timeline，calendar（日历坐标系），其中一个就是geo，地理坐标系组件。
地理坐标系组件用于地图的绘制，支持地理坐标系上绘制散点图，线集。
有关geo组件的所有的配置项都可以在此处查询到详细的解析。
此案例使用的就是该组件，那么下面来看下示例是如何配置的。

geo: {
    map: 'flight-seats',
    roam: true,
    selectedMode: 'multiple',
    layoutCenter: ['50%', '50%'],
    layoutSize: '95%',
    tooltip: {
        show: true
    },
    itemStyle: {
        color: '#fff'
    },
    emphasis: {
        itemStyle: {
            color: null,
            borderColor: 'green',
            borderWidth: 2
        },
        label: {
            show: false
        }
    },
    select: {
        itemStyle: {
            color: 'green'
        },
        label: {
            show: false,
            textBorderColor: '#fff',
            textBorderWidth: 2
        }
    },
    regions: makeTakenRegions(takenSeatNames)
}

以上是示例中有关geo组件的配置，下面让我们仔细分析一下每一个配置项。

map

首先map指向的是我们刚刚注册的一个自定义地图'flight-seats'

map: 'flight-seats',

roam

roam关键字是用于配置是否开启鼠标缩放和平移漫游。默认不开启。如果只想要开启缩放或者平移，可以设置成 ‘scale’ 或者 ‘move’。设置成 true 为都开启

selectedMode

如字面意思selectedMode 字段是用于配置选中模式，表示是否支持多个选中，默认关闭，支持布尔值和字符串，字符串取值可选’single’表示单选，或者’multiple’表示多选。

layoutCenter, layoutSize

用于调整echarts的实例在dom容器中的初始位置。

tooltip

是否开启tooltip效果，开启后，鼠标放到座位上会有文本提示当前座位。

itemStyle

座位的默认样式，配置颜色，字体

emphasis

高亮状态下的多边形和标签样式。

select

选中状态下的多边形和标签样式。

regions

在地图中对特定的区域配置样式。这里传入的是一个数组，被格式化后的已被选的座位信息，
默认已经被选
每一项的数据格式是这样的

{
    name: '26E',
    silent: true,
    itemStyle: {
        color: '#bf0e08'
    },
    emphasis: {
        itemStyle: {
            borderColor: '#aaa',
            borderWidth: 1
        }
    },
    select: {
        itemStyle: {
            color: '#bf0e08'
        }
    }
}

其中有一个属性叫做 silent 它的作用是图形是否不响应和触发鼠标事件，默认为 false，即响应和触发鼠标事件。

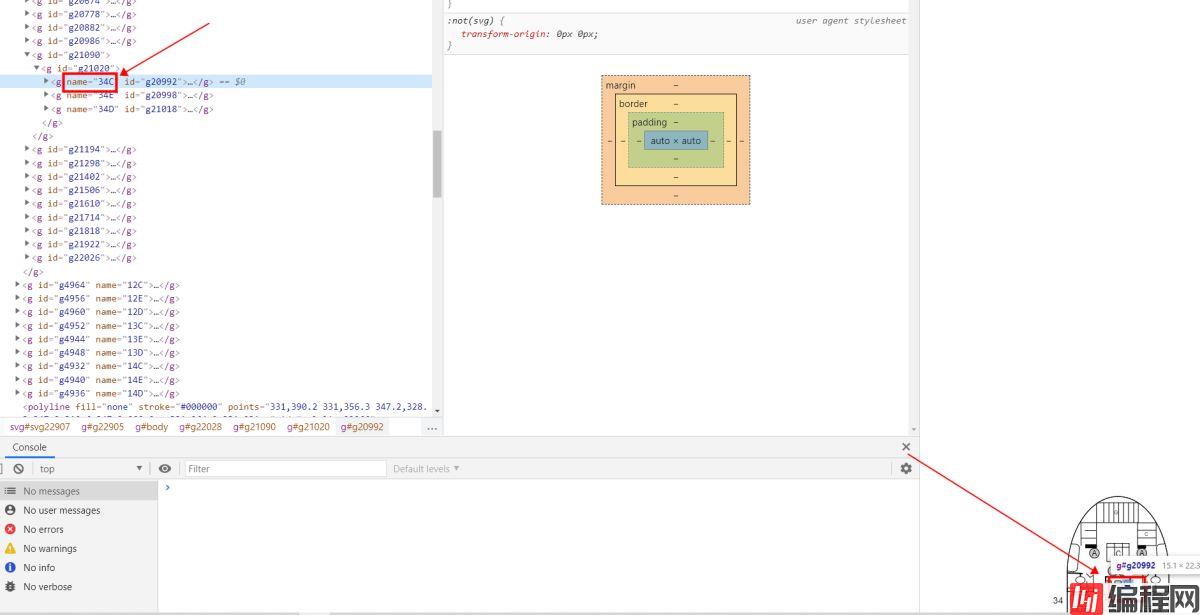

到这里该示例的echarts配置其实已经讲解完了。这里的坐标系不是用经纬度，而是用每个座位的name来查找的。所以在svg中是可以找到对应的name的。name的值必须保证唯一。

该示例中除了核心的配置外，还有二个辅助函数。一起来看一下。

makeTakenRegions函数

这个函数就是将已经定义好的已选座位数据，转化成格式化的座位样式数据。
下面是定义的默认已被选中的座位。

var takenSeatNames = ['26E', '26D', '26C', '25D', '23C', '21A', '20F'];

geoselectchanged

在这个示例的最后，有一个监听函数

myChart.on('geoselectchanged', function (params) {
    var selectedNames = params.allSelected[0].name.slice();
    // Remove taken seats.
    for (var i = selectedNames.length - 1; i >= 0; i--) {
        if (takenSeatNames.indexOf(selectedNames[i]) >= 0) {
            selectedNames.splice(i, 1);
        }
    }
    console.log('selected', selectedNames);
});

这几行代码是干嘛的那？
我们在点击座位的时候，是有一个点击事件，这里就是用于处理点击后的交互的，然后获取当前用户选中的座位。
geoselectchanged 世界是 geo 中地图区域切换选中状态的事件。
用户点击选中会触发该事件。相关文档

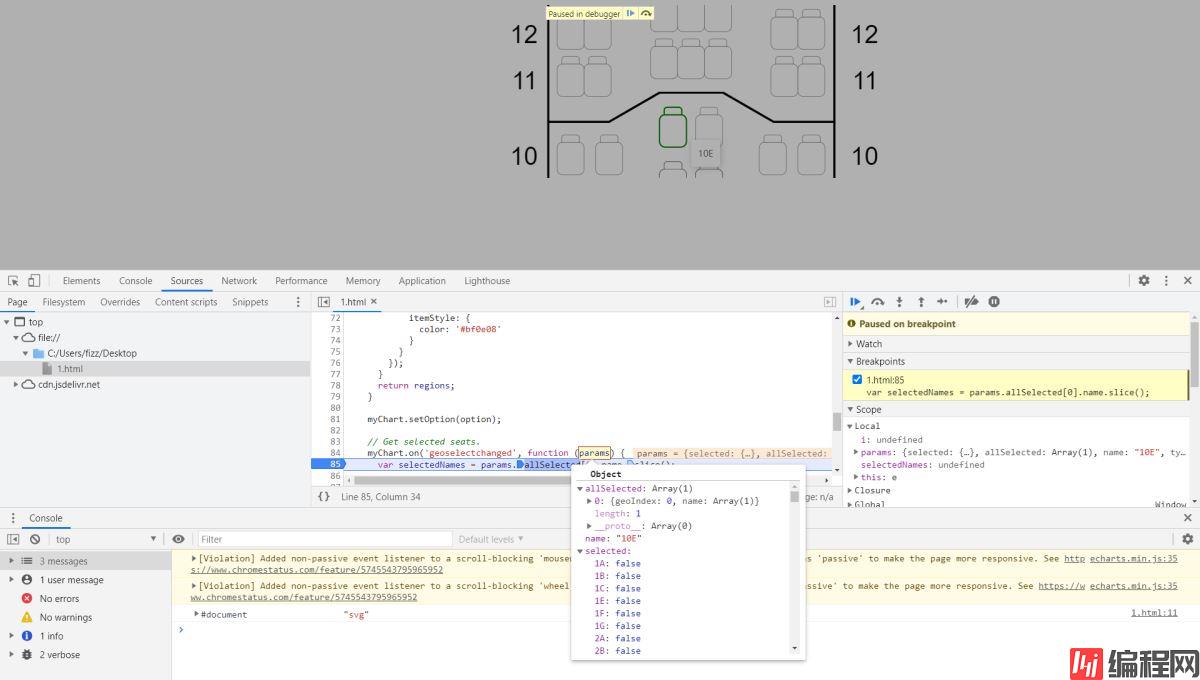

我们可以调试一下该函数看下，params的内容具体是什么

这里是用于处理点击已经被人选中的座位，不进行选中，这段函数的使用场景是用于获取当前用户选中的座位列表，比如用户选完座外要将座位信息发送给后台保存。
主要功能就是判断选的座位是不是已经被别人选中了，如果已被选中就剔除。

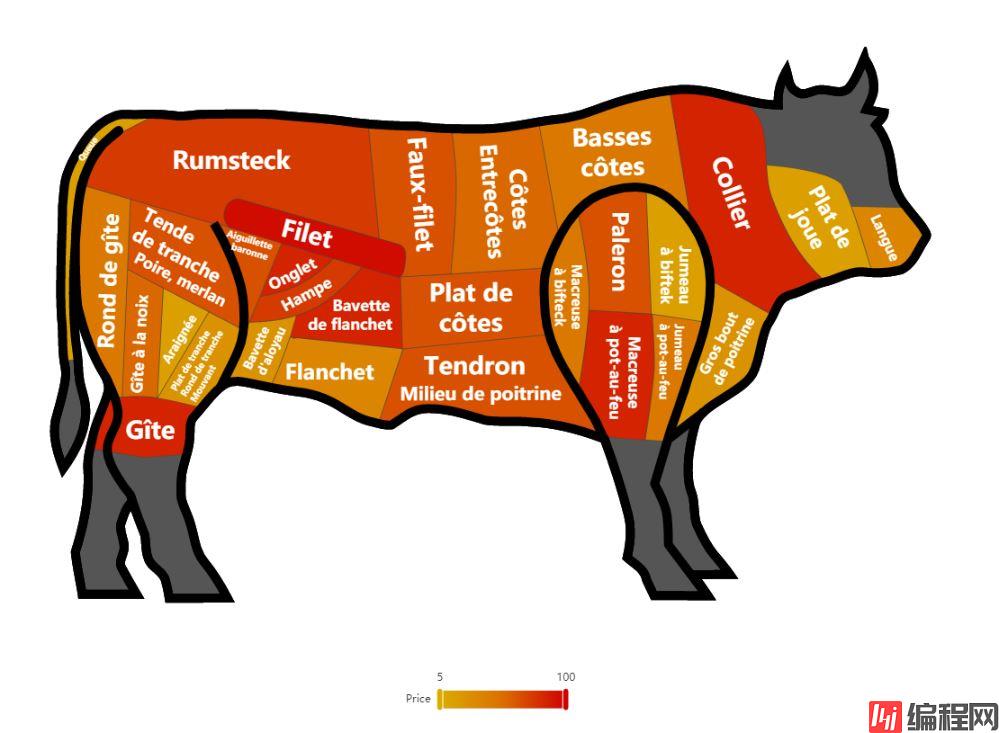

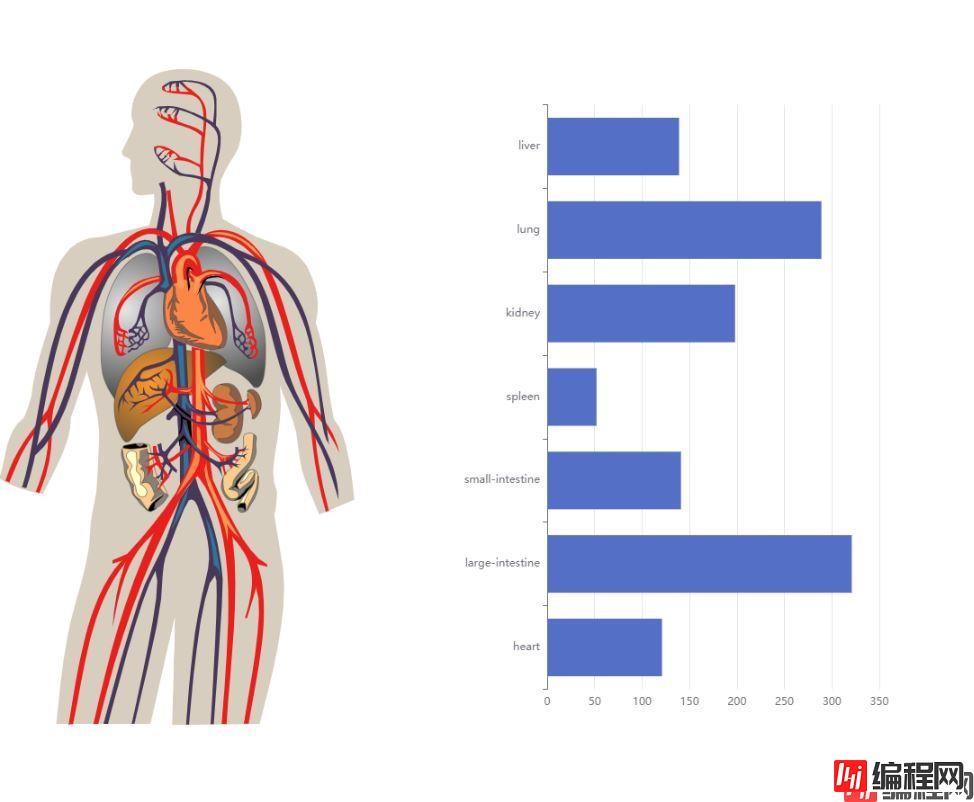

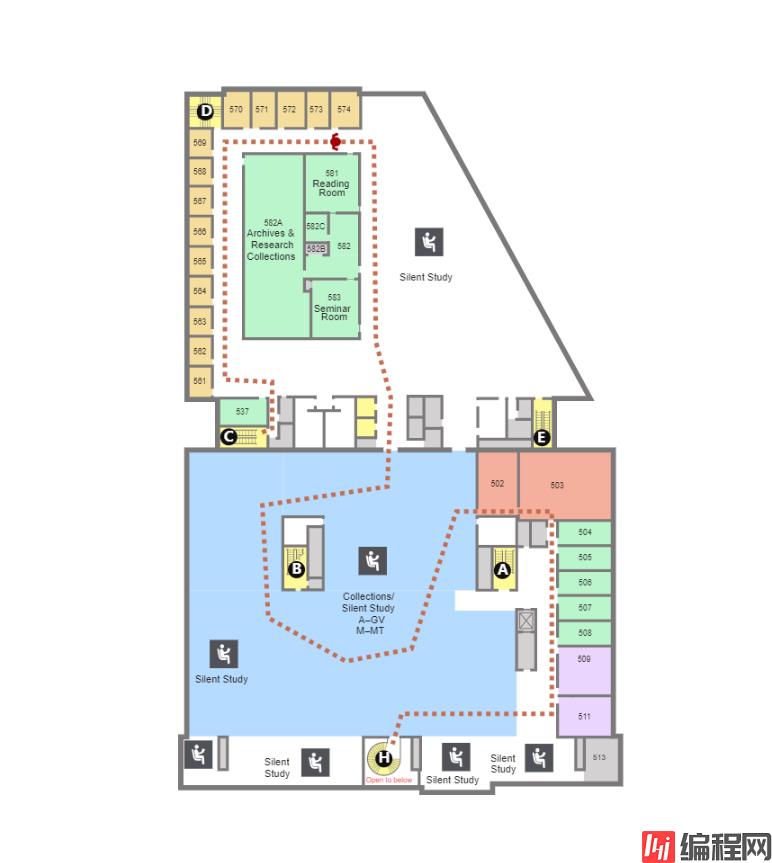

举一反三

三

分析完代码后，了解了每一个配置项的含义，那么我们趁热打铁做一个类似的联系题，以达到举一反三，融会贯通的目的。

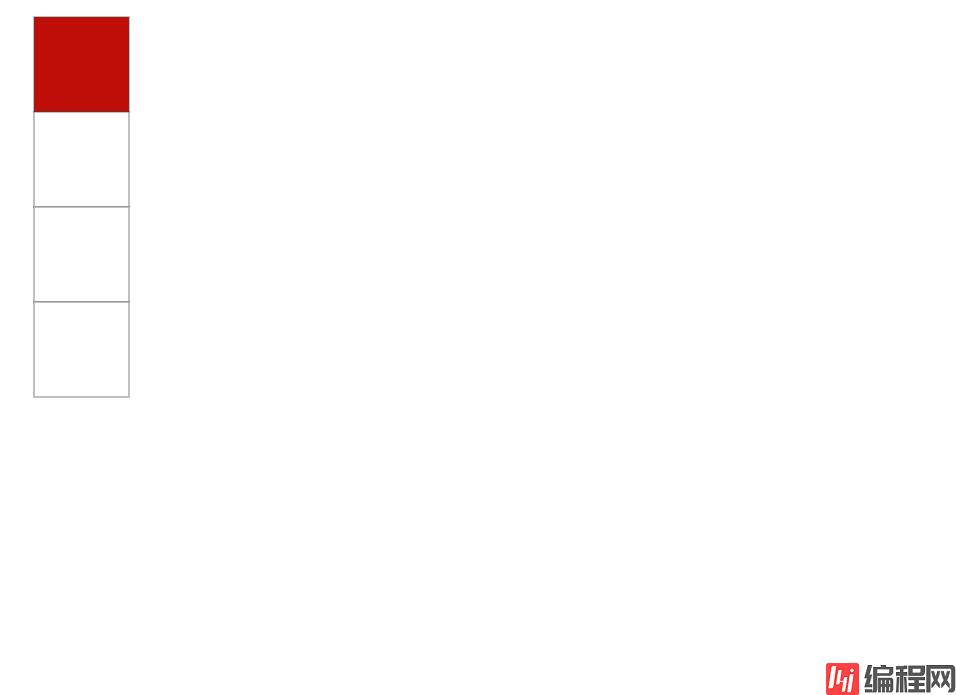

需求，定义一个svg文件，有6个方块，使用它做一个选座位的功能。
定义mysvg文件

<?xml version="1.0" encoding="UTF-8" standalone="no"?>
<svg width="600px" height="600px" version="1.1" xmlns="http://www.w3.org/2000/svg">
    <g name="a1">
        <rect x="20" y="20" rx="20" ry="20" width="100" fill="#cccccc" stroke="#000000" height="100" />
    </g>
    <g name="a2">
        <rect x="20" y="120" rx="20" ry="20" width="100" fill="#cccccc" stroke="#000000" height="100" />
    </g>
    <g name="a3">
        <rect x="20" y="220" rx="20" ry="20" width="100" fill="#cccccc" stroke="#000000" height="100" />
    </g>
    <g name="a4">
        <rect x="20" y="320" rx="20" ry="20" width="100" fill="#cccccc" stroke="#000000" height="100" />
    </g>
</svg>

html代码

<div id="main" style="height:600px;width:600px"></div>
<script src="https://cdn.jsdelivr.net/npm/jquery@2.2.4/dist/jquery.min.js"></script>
<script src="https://cdn.jsdelivr.net/npm/echarts@5/dist/echarts.min.js"></script>
<script>
    var chartDom = document.getElementById('main');
    var myChart = echarts.init(chartDom);
    var option;
    $.get('/mysvg.svg', function (svg) {
        echarts.registerMap('flight-seats', { svg: svg });
        var takenSeatNames = ['a1'];
        option = {
            tooltip: {
            },
            geo: {
                map: 'flight-seats',
                roam: true,
                selectedMode: 'multiple',
                layoutCenter: ['50%', '50%'],
                layoutSize: '95%',
                tooltip: {
                    show: true
                },
                itemStyle: {
                    color: '#fff'
                },
                emphasis: {
                    itemStyle: {
                        color: null,
                        borderColor: 'green',
                        borderWidth: 2
                    },
                    label: {
                        show: false
                    }
                },
                select: {
                    itemStyle: {
                        color: 'green'
                    },
                    label: {
                        show: false,
                        textBorderColor: '#fff',
                        textBorderWidth: 2
                    }
                },
                regions: makeTakenRegions(takenSeatNames)
            }
        };
        function makeTakenRegions(takenSeatNames) {
            var regions = [];
            for (var i = 0; i < takenSeatNames.length; i++) {
                regions.push({
                    name: takenSeatNames[i],
                    silent: true,
                    itemStyle: {
                        color: '#bf0e08'
                    },
                    emphasis: {
                        itemStyle: {
                            borderColor: '#aaa',
                            borderWidth: 1
                        }
                    },
                    select: {
                        itemStyle: {
                            color: '#bf0e08'
                        }
                    }
                });
            }
            return regions;
        }
        myChart.setOption(option);
        // Get selected seats.
        myChart.on('geoselectchanged', function (params) {
            var selectedNames = params.allSelected[0].name.slice();
            // Remove taken seats.
            for (var i = selectedNames.length - 1; i >= 0; i--) {
                if (takenSeatNames.indexOf(selectedNames[i]) >= 0) {
                    selectedNames.splice(i, 1);
                }
            }
            console.log('selected', selectedNames);
        });
    })
</script>
